| 원래 장소: | 미국 |
|---|---|
| 브랜드 이름: | Bently Nevada |
| 인증: | CE |

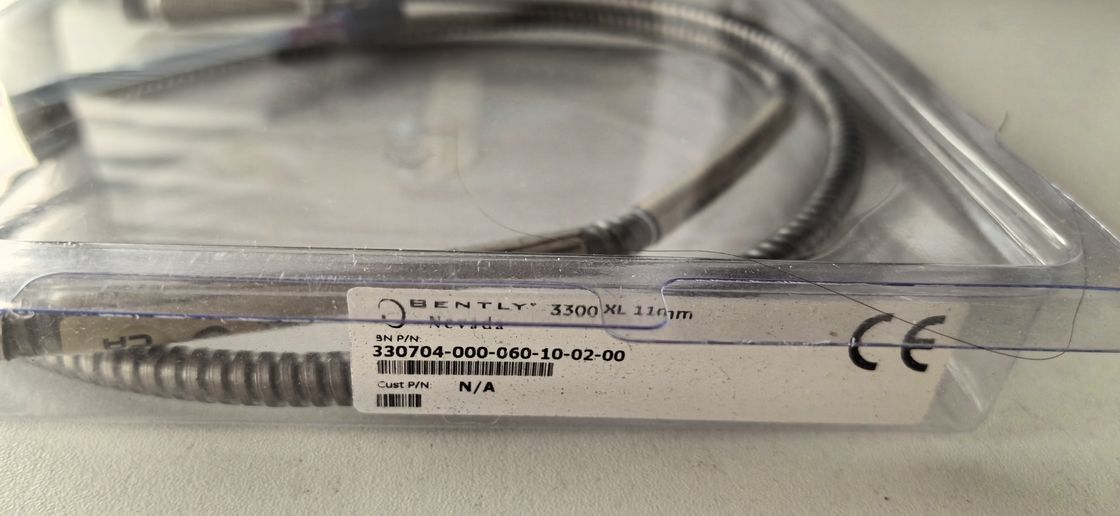

| 모델 번호: | 330704-000-060-10-02-00 |
| 문서: | D-Agent_1-_work-331-s-Uploa...N1.pdf |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 통 포장 |
| 배달 시간: | 12~16주 |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 100 PC |
| 입력: | 비접촉식 3300 XL 11mm 근접 프로브 및 연장 케이블 1개를 사용할 수 있습니다. | 힘: | <i>Requires -17.5 Vdc to -26 Vdc without barriers at 12 mA maximum consumption, -23 Vdc to -26 Vdc w |
|---|---|---|---|
| 공급 감도: | 입력 전압의 볼트 변화당 출력 전압의 변화는 2mV 미만입니다. | 출력 저항: | 50 Ω |
| 연장 케이블 용량: | 69.9 pF/m (21.3 pF/ft) 전형적인 | 표준 DSL 범위: | ±0.10mm(±4mils) 미만. |
| 강조하다: | 330704-000-060-10-02-00 근접 변환기 시스템,11mm 근접 변환기 시스템,330704-000-060-10-02-00 |
||
3300 XL 11mm 근접 변환기 시스템은 다음으로 구성됩니다.
3300 XL 11mm 프로브
3300 XL 11mm 연장 케이블
l3300 XL 11mm 근접 센서1
3300 XL 11mm 근접 변환기 시스템은 유체 필름 베어링 기계에서 접촉하지 않는 진동 및 이동 측정에 3.94 V/mm (100 mV/mil) 출력을 가지고 있습니다.큰 11mm 끝은 우리의 표준 3300 XL 8mm 트랜스듀서 시스템에 비해 더 긴 선형 범위가이 트랜스듀서 시스템을 가능하게 합니다그것은 주로 더 긴 선형 범위가 필요한 다음 응용 프로그램에서 사용됩니다:
축 (추동) 위치 측정
증기 터빈의 램프 차차 확장 측정
빗방울 압축기에 있는 막대기 위치 또는 막대기 하락 측정
타코미터 및 제로 속도 측정
단계 참조 신호 (키파소르)
3300 XL 11mm Proximitor Sensor는 7200 시리즈 11mm 및 14mm 트랜스듀서 시스템을 대체하도록 설계되었습니다. 7200 시리즈 시스템에서 3300 XL 11mm 시스템에 업그레이드 할 때모든 부품은 3300 XL 11mm 부품으로 교체해야 합니다.또한 모니터링 시스템은 업데이트되어야 합니다. 3500 모니터링 시스템을 사용하는 경우,3300 XL 11mm 트랜스듀서 시스템을 호환 가능한 옵션으로 나열하는 구성 소프트웨어의 업데이트 버전이 필요합니다.기존 3300 감시 시스템은 수정될 수 있습니다.
3300 XL 11mm 근접 탐사선
330701 3300 XL 11mm 프로브, 1/2-20 UNF 스레드, 갑옷이 없는
330702 3300 XL 11mm 프로브, 1/2-20 UNF 스레드, 갑옷
330707 3300 XL 11mm 탐사선, 5/8-18 UNF 스레드, 갑옷 없이
330708 3300 XL 11mm 프로브, 5/8-18 UNF 스레드, 갑옷
부분 번호: AA-BB-CC-DD-EE
|
A:무선형 길이 옵션 |
|
|
길이 구성에서 0.1의 증가량으로 주문: 최대 가닥없는 길이: 8.9 in 최소 가닥없는 길이: 0.0 in 예제: 0 4 = 0.4 in |
|
|
B: 전체 사건 길이 옵션 |
|
|
힌트 길이 구성에서 0.1의 증가로 주문: 최대 케이스 길이: 9.9에서 최소 케이스 길이: 1.0에서 예제: 2 4 = 2.4에서 |
|
|
C: 전체 길이 옵션 |
|
|
10 |
1.0미터 (3.3피트) |
|
50 |
5.0미터 (16.4피트) |
|
90 |
9.0미터 (29.5피트) |
|
D: 커넥터 및 케이블 유형 선택 |
|
|
01 |
커넥터 보호 장치와 함께 미니어처 코아시얼 클리크록 커넥터, 표준 케이블 |
|
02 |
미니어처 코아시얼 클리클록 커넥터, 표준 케이블 |
|
11 |
커넥터 보호 장치와 함께 미니어처 코아시얼 클릭록 커넥터, 플루이드록 케이블 |
|
12 |
미니어처 코아시얼 클리클록 커넥터, 플루이드록 케이블 |
|
E: 에이전시 승인 옵션 |
|
|
00 |
필요 없습니다 |
|
05 |
여러 번 승인 |
3300 XL 11mm 근접 탐사기, 메트릭
330703 3300 XL 11mm 프로브, M14 x 1.5 스레드, 갑옷이 없

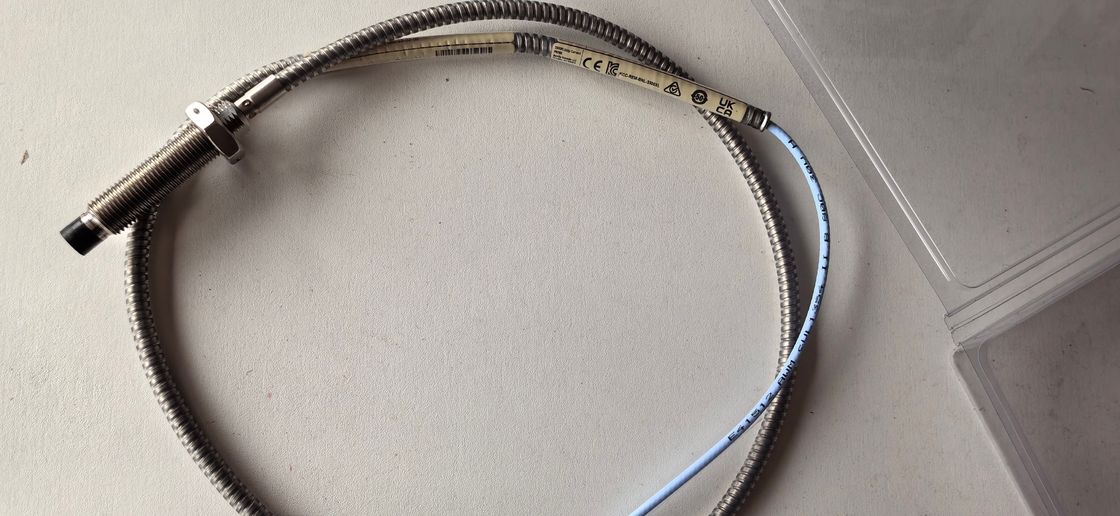

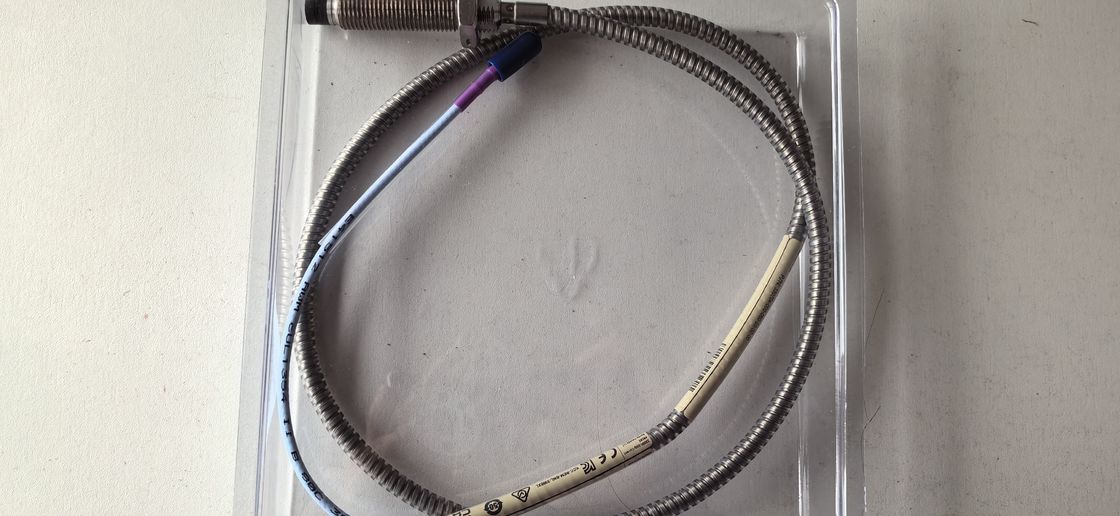

330704 3300 XL 11mm 프로브, M14 x 1.5 스레드, 갑옷
330709 3300 XL 11mm 프로브, M16 x 1.5 스레드, 갑옷이 없는
330710 3300 XL 11mm 프로브, M16 x 1.5 스레드, 장갑
부문 번호: AAA-BBB-CC-DD-EE
| A:무선형 길이 옵션 | |
| 2mm의 증가량으로 주문. 길이 구성: 최대 실무 길이: 224 mm 최소 실무 길이: 0 mm 예제: 0 6 0 = 60 mm | |
| B: 전체 사건 길이 옵션 | |
| 2mm의 증가량으로 주문하십시오. 메트릭 스레드 구성: 최대 길이:250 mm 최소 길이:26 mm 예제: 0 6 0 = 60 mm | |
| C: 전체 길이 옵션 | |
| 10 | 1.0미터 (3.3피트) |
| 50 | 5.0미터 (16.4피트) |
| 90 | 9.0미터 (29.5피트) |
| D: 커넥터 및 케이블 유형 선택 | |
| 01 | 커넥터 보호 장치와 함께 미니어처 코아시얼 클리크록 커넥터, 표준 케이블 |
| 02 | 미니어처 코아시얼 클리클록 커넥터, 표준 케이블 |
| 11 | 커넥터 보호 장치와 함께 미니어처 코아시얼 클릭록 커넥터, 플루이드록 케이블 |
| 12 | 미니어처 코아시얼 클리클록 커넥터, 플루이드록 케이블 |
| E: 에이전시 승인 옵션 | |
| 00 | 필요 없습니다 |
| 05 | 여러 번 승인 |
3300 XL 11mm 역설계 탐사선
330705-02-18- CC-DD-EE 3/8-24 UNF 실
330706-005-046- CC-DD-EE M10 x 1 가닥
| C: 전체 길이 옵션 | |
| 10 | 1.0미터 (3.3피트) |
| 50 | 5.0미터 (16.4피트) |
| 90 | 9.0미터 (29.5피트) |
| D: 커넥터 선택 | |
| 02 | 미니어처 클릭락 동축 연결 장치 |
| E: 에이전시 승인 옵션 | |
| 00 | 필요 없습니다 |
| 05 | 여러 번 승인 |
