| 원래 장소: | 미국 |
|---|---|
| 브랜드 이름: | Bently Nevada |
| 인증: | CE |
| 모델 번호: | 3500/61-01-00 163179-02 133819-02 |
| 문서: | 3500-60 and 3500-61 Tempera...40.pdf |
| 최소 주문 수량: | 1PC |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 통 포장 |
| 배달 시간: | 12~16주 |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 100 PC |
| 신호: | 1~6개의 RTD 또는 TC 변환기 신호를 수용합니다. | 입력 임피던스: | 각 리드 입력값에 10 MΩ |
|---|---|---|---|
| 전력 소비: | 명목 소모량은 9와트입니다. | 전압 준수: | 0 ~ +12 Vdc 범위 전체 로드 로드 저항은 0 ~ 600 Ω입니다. |
| 감시 모듈: | 전체 높이 전면 슬롯 1개 | I/O 모듈: | 전체 높이 후면 슬롯 1개 |
| 강조하다: | 163179-02 벤틀리 네바다 3500 시스템,벤틀리 네바다 3500 시스템 133819-02,163179-02 |
||
설명

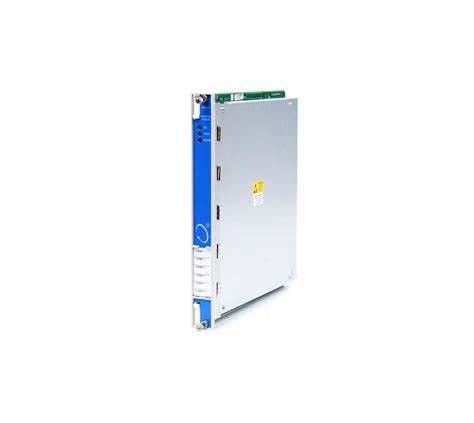

3500/61 모듈은 온도 모니터링의 6개의 채널을 제공하며 저항 온도 감지기 (RTD) 와 열 쌍 (TC) 온도 입력을 모두 수용합니다.모듈은 이러한 입력을 조건화하고 사용자 프로그래밍 알람 설정 포인트와 비교3500/60과 3500/61은 3500/61이 여섯 개의 채널의 각에 대한 레코더 출력을 제공하지만 3500/60은 그렇지 않다는 것을 제외하고 동일한 기능을 제공합니다.
사용자는 3500 랙 구성 소프트웨어를 사용하여 RTD 또는 TC 온도 측정을 수행하도록 모듈을 프로그래밍합니다.다른 I/O 모듈은 RTD/TC 단절되지 않은 버전 또는 TC 단절 버전으로 제공됩니다.사용자는 TC 또는 RTD 또는 TC 및 RTD 입력의 혼합을 수용하도록 RTD/TC 비 격리 된 버전을 구성할 수 있습니다.TC 격리 버전은 외부 간섭으로부터 보호하기 위해 250 Vdc 채널-채널 격리를 제공합니다.
레코더 출력 3500/61-AA-BB
|
A:I/O 모듈 타입 |
|
|
01 |
RTD/TC 격리되지 않은 I/O 모듈 내부 종료 |
|
02 |
RTD/TC 격리되지 않은 I/O 모듈 외부 종료 |
|
03 |
TC 격리된 I/O 모듈 내부 종료 |
|
04 |
TC 격리된 I/O 모듈 외부 종료 |
|
05 |
RTD/TC 내부 장벽이 있는 격리되지 않은 I/O 모듈 |
|
B: 에이전시 승인 옵션 |
|
|
00 |
아무 것도 |
|
01 |
CSA/NRTL/C (클래스 1, 디브 2) |
|
02 |
ATEX/IECEx/CSA (클래스 1, 구역 2) |
3500/61 -특수
|
163179-02 |

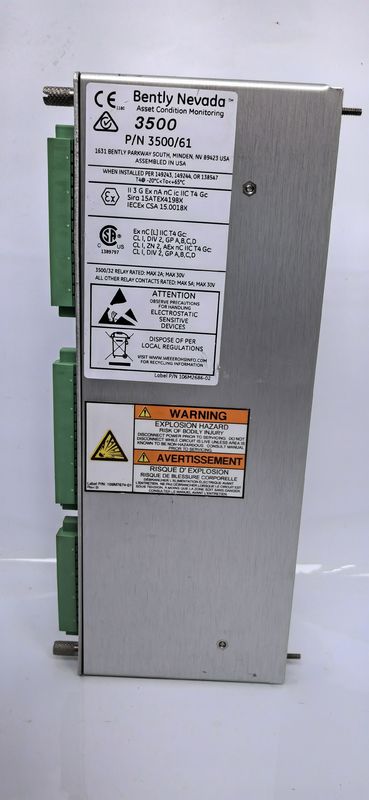

3500/61 온도 모니터 (기록기) |
|
133819-02 |

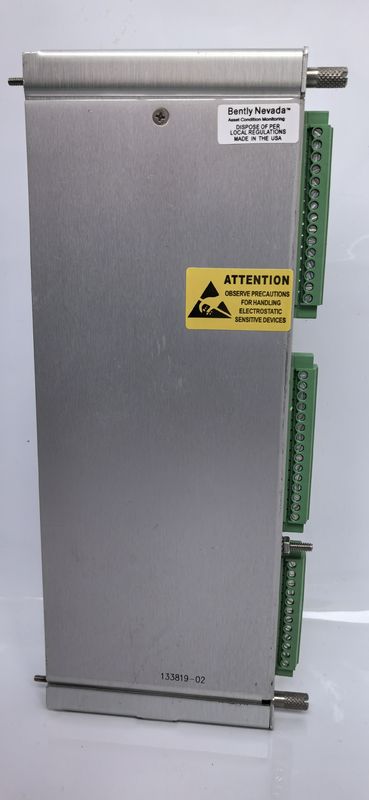

3500/61 RTD/TC 격리되지 않은 I/O 모듈 내부 종료 |
|
133827-02 |
3500/61 RTD/TC 고립되지 않은 I/O 모듈 외부 종료 |
|
133835-02 |
3500/61 TC 격리된 I/O 모듈 내부 종료 |
|
133843-02 |
3500/61 TC 격리된 I/O 모듈 외부 종료 |
|
133892-01 |
3500/61 레코더 출력 외부 종료 블록 (터미널 스트립 커넥터) |
|
133900-01 |
3500/61 레코더 출력 외부 종료 블록 (유로 스타일 커넥터) |
|
136711-02 |
3500/61 내부 장벽과 내부 종료 장치가 있는 RTD/TC I/O 모듈 (단독되지 않은) |
부품
| 133908-01 | RTD/TC 격리되지 않은 외부 종료 블록 (Terminal Strip 커넥터) |
| 133916-01 | RTD/TC 고립되지 않은 외부 종료 블록 (유로 스타일 커넥터) |
| 133924-01 | TC 격리된 외부 종료 블록 (터미널 스트립 커넥터) |
| 133932-01 | TC 격리된 외부 종료 블록 (유로 스타일 커넥터) |
| 00580442 | 커넥터 헤더, 내부 종료, 9 위치, 녹색 |
| 00580443 | 커넥터 헤더, 내부 종료, 12 위치, 녹색 |
| 00502133 | 커넥터 헤더, 내부 종료, 12 위치, 블루. |
| 00580444 | 커넥터 헤더, 내부 종료, 15 위치, 녹색 |
| 134542 | 3500/60 & 3500/61 사용 설명서 |
